Miksi inerttikaasusuojauksesta ei ole neuvoteltu kemianlaitoksissa?
Kemialliset prosessointiympäristöt ovat luonnostaan haihtuvia. Syttyvien liuottimien, reaktiivisten välituotteiden ja palavan pölyn läsnäolo tarkoittaa, että jopa hetkellinen hapen tunkeutuminen suljettuun astiaan, putkistoon tai varastosäiliöön voi aiheuttaa katastrofaalisia seurauksia. Perinteiset palonsammutus- ja räjähdyksenestomenetelmät – ilmanvaihdon ohjaus, maadoitusjärjestelmät, kipinäsuojatut laitteet – puuttuvat sytytyslähteisiin, mutta ne eivät poista itse hapettavaa ainetta.
Inerttikaasupeitto ratkaisee ongelman sen ytimessä. Korvaamalla happi inertillä väliaineella - tyypillisesti typellä - alle kynnyksen, joka vaaditaan palamisen ylläpitämiseksi (yleensä alle 8 % 02 tilavuudesta useimmissa hiilivetyympäristöissä), tilat voivat tehdä räjähdysvaarallisista ilmaseistä kemiallisesti inerttejä syttymisvaarasta huolimatta. Tämä lähestymistapa kodifioidaan yhä enemmän kansainvälisissä standardeissa, kuten ATEX, IECEx ja NFPA 69, joissa jatkuva inertointi tunnustetaan nyt selkeästi ensisijaiseksi räjähdyksenestomenetelmäksi eikä lisätoimenpiteeksi.
Evoluutio säännöllisistä typpisylintereiden toimituksista paikan päällä tapahtuvaan jatkuvaan tuotantoon merkitsee rakenteellista muutosta siinä, miten kemiantehtaita lähestytään tähän haasteeseen – ja PSA-typpigeneraattorit ovat tämän siirtymän keskipisteessä.
Kuinka PSA-tekniikka tuottaa jatkuvaa, erittäin puhdasta typpeä pyynnöstä

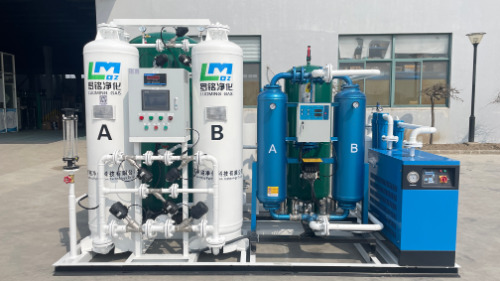

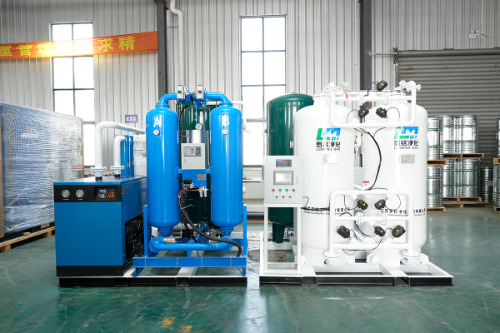

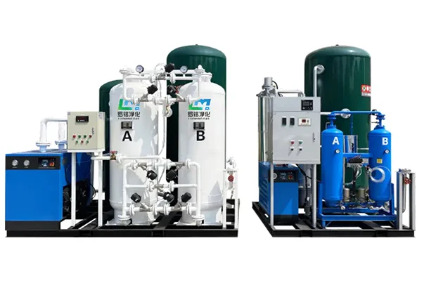

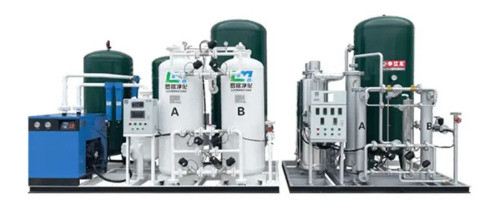

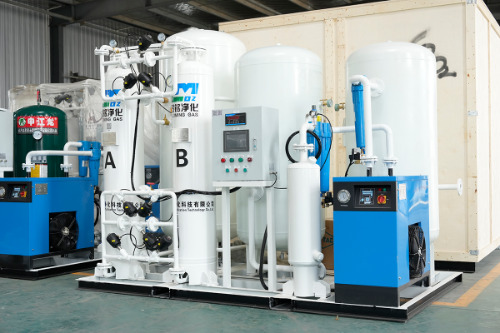

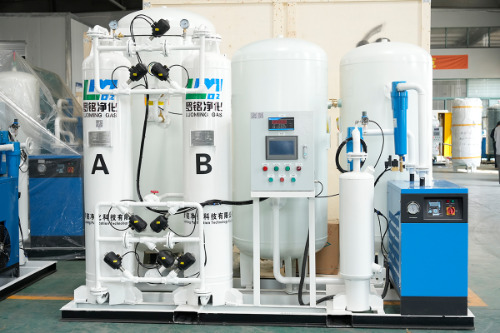

Pressure Swing Adsorption (PSA) on kaasun erotusprosessi, jossa hyödynnetään materiaalien differentiaalista adsorptioaffiniteettia – yleisimmin hiilimolekyyliseulaa (CMS) – happi- ja typpimolekyyleille vaihtelevissa paineolosuhteissa. Tyypillisessä kaksitornisessa PSA-järjestelmässä:
- Paineilma tulee torniin A korotetussa paineessa; CMS-peti adsorboi selektiivisesti happea, hiilidioksidia ja vesihöyryä.
- Erittäin puhdas typpi kulkee läpi ja kerätään puskurisäiliöön toimitettavaksi prosessiin.
- Kun torni A tuottaa, torni B regeneroituu lähes ilmakehän paineessa, vapauttaen adsorboituja kaasuja ja palauttaen adsorptiokyvyn.
- Tornit pyörivät jatkuvasti - tyypillisesti 60–120 sekunnin välein - varmistaen keskeytymättömän typpivirran.
Nykyaikaiset PSA-järjestelmät, jotka on suunniteltu kemiallisille räjähdyssuojatuille vyöhykkeille, on suunniteltu toimittamaan typen puhtautta 99,0 % - 99,999 % , jonka virtausnopeudet ovat skaalattavissa muutamasta Nm³/h pienten reaktoreiden tuhansiin Nm³/h jalostamon mittakaavan tyhjennys- ja peittojärjestelmiin. Tärkeää on, että puhtaustaso on säädettävissä reaaliajassa – jolloin käyttäjät voivat valita 99,5 prosenttiin yleisissä tyhjennyssovelluksissa tai nostaa 99,99 prosenttiin happiherkän katalyytin suojauksessa tuotantoa pysäyttämättä.
| Sovellusskenaario | Vaadittu N₂-puhtaus | Tyypillinen virtausalue |
| Varastosäiliön peitto | 99,0 % – 99,5 % | 10 – 500 Nm³/h |
| Reaktorin inertointi ja tyhjennys | 99,5 % – 99,9 % | 50 – 2000 Nm³/h |
| Katalyytin suojaus | 99,99 % – 99,999 % | 5 – 200 Nm³/h |
| Putkiston puhdistus ja käyttöönotto | 99,0 % – 99,5 % | 100 – 5000 Nm³/h |
Taulukko 1. Tyypilliset PSA-typen puhtaus- ja virtausvaatimukset käyttöskenaarioiden mukaan kemiallisten räjähdyssuojattujen vyöhykkeiden osalta.
Käyttökäytäntö: PSA-typpigeneraattoreiden käyttöönotto vyöhykkeen 1 ja vyöhykkeen 2 luokitelluilla alueilla
Integrointi a PSA typen generaattori ATEX-vyöhykkeeksi 1 tai vyöhykkeeksi 2 (tai NEC-luokka I, divisioonaan 1/2 Pohjois-Amerikassa) luokiteltulle vaara-alueelle edellyttää muutakin kuin teknisesti sopivan koneen valintaa. Käyttöönoton on täytettävä samanaikaisesti sekä prosessitekniikan vaatimukset että alueluokituksen rajoitukset.
Laitteiden sijoitusstrategia

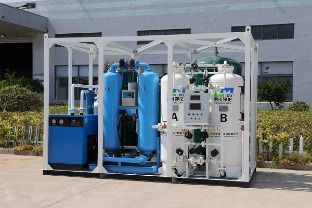

Useimmissa asennuksissa itse PSA-generaattori on sijoitettu vaara-alueen ulkopuolelle — turvallisella alueella tai paineistetussa kotelossa — vain typen syöttöputkisto tulee luokitellulle alueelle. Tämä järjestely eliminoi tarpeen sertifioida koko generaattorin liukukappale räjähdyssuojausta varten, mikä vähentää pääomakustannuksia ja yksinkertaistaa huoltoon pääsyä. Kun toimipaikan rajoitukset tekevät etäsijoittamisesta epäkäytännöllistä, Ex-luokiteltuja koteloita (Ex d, Ex p tai Ex e komponenttiluokasta riippuen) käytetään suojaamaan sähkökomponentteja, kuten ohjauspaneeleja, solenoidiventtiilejä ja antureita.
Jatkuva hapen valvonta turvalukona
PSA-typpigeneraattori, joka toimii kemiallisesti räjähdyssuojatulla alueella tai sen lähellä, on integroitava reaaliaikaiseen happianalysaattoriin – sekä generaattorin ulostulossa että prosessin kriittisissä syöttöpisteissä. Jos ulostulon puhtaus laskee alle asetusarvon (esim. CMS-järjestelmän heikkenemisen, kompressorivian tai epänormaalin kysyntäpiikin vuoksi) automaattinen kiertoventtiili ohjaa epäspesifistä typpeä ilmanpoistoon sen sijaan, että se päästää sitä suojatulle alueelle. Tämä happipuhtauslukitus on pakollinen ominaisuus kaikissa IEC 61511 -standardin mukaisissa SIS-arkkitehtuurissa.
Kysyntään reagoiva virtauksen ohjaus
Kemialliset prosessit ovat harvoin vakaassa tilassa. Panosreaktorit lataavat ja purkavat; varastosäiliöt hengittävät lämpötilan ja tuotetason muutoksilla; tyhjennysjaksot kuluttavat suuria määriä lyhyissä purskeissa. Näihin ympäristöihin suunnitelluissa PSA-järjestelmissä on ilmakompressorissa vaihtuvataajuuskäytöt (VFD) yhdistettynä puskurisäiliön mitoitukseen, joka on laskettu absorboimaan huipputarvetta ilman puhtausmuutoksia. Tuloksena on järjestelmä, joka vastaa dynaamisesti prosessin kysyntään säilyttäen samalla a jatkuva ylipaineinen typpipeite — perusvaatimus ilman sisäänpääsyn estämiseksi paineenalennustapahtumien aikana.
Toimintatalous: Miksi paikan päällä tapahtuva PSA-tuotanto määrittelee turvallisuuskustannukset uudelleen
Historiallisesti kemialliset laitokset ovat hankkineet typpeä irtotavaran nestetoimituksista tai korkeapainesylintereistä – malli, joka tuo mukanaan sekä toimitusketjun riskin että merkittävät elinkaarikustannukset. 500 Nm³/h typpeä jatkuvasti kuluttava laitos kuluttaa viiden vuoden aikana huomattavasti enemmän toimitettuun kaasuun kuin vastaavan PSA-järjestelmän pääoma- ja käyttökustannuksiin. Riippumattomat elinkaarianalyysit osoittavat johdonmukaisesti takaisinmaksuajat 18-36 kuukautta keskisuurille ja suurille kemianlaitoksille, jotka siirtyvät toimitetusta typestä paikan päällä tapahtuvaan PSA:n tuotantoon, minkä jälkeen typpikustannuksissa säästetään jatkuvasti 40–70 %.
Suorien kustannusten lisäksi paikan päällä tapahtuva tuotanto eliminoi nestemäisen typen bulkkivarastointiin liittyvät turvallisuus- ja logistiikkariskit – mukaan lukien kryogeeniset palovammat, paineenalennustapahtumat ja toimitusaikatauluriippuvuudet, jotka voivat pakottaa tuotannon pysäyttämiseen. Räjähdyssuojattujen vyöhykkeiden sovelluksissa, joissa typen saatavuus on turvallisuuden kannalta kriittinen apuohjelma valinnaisen prosessin syöttötavan sijaan, tämä syöttökestävyys on luultavasti arvokkaampi kuin pelkkä kustannussäästö.
Nykyaikaisissa PSA-yksiköissä on myös etävalvontaominaisuudet – puhtaus-, virtaus-, paine- ja laitteiden kuntotietojen siirtäminen tehtaan DCS- tai SCADA-järjestelmiin – mikä mahdollistaa ennakoivan huollon ja vähentää suunnittelemattomia seisokkeja. CMS-sängyn käyttöikä, tyypillisesti 5-10 vuotta oikeissa käyttöolosuhteissa voidaan laajentaa entisestään tuloilman suodatuksen ja kosteuden hallinnan avulla, jolloin PSA-typpigeneraattorit ovat kemiantehtaan omaisuusvalikoiman vähiten huoltoa vaativia laitteita.
Uuden vertailuarvon asettaminen: Miltä luokkansa paras PSA-typpisuojaus näyttää
Tiukempien sääntelystandardien lähentyminen, räjähdyssuojattujen kemianlaitosten vakuutusvaatimusten nousu ja nykyaikaisen PSA-tekniikan osoitettu luotettavuus ovat tehokkaasti luoneet uuden lähtökohdan inerttien kaasujen suojaukselle. Laitokset, jotka ovat edelleen riippuvaisia säännöllisistä typenhuuhteluista, manuaalisista sylinterien vaihdoista tai alamittaisista peittojärjestelmistä, eivät ole enää vain ulkoisten standardien, vaan myös vakuutusyhtiöiden ja yritysten EHS-toimintojen sisäisten riskinsietokehysten vastaisia.
Mikä erottaa luokkansa parhaan PSA-typpisuojausjärjestelmän kemiallisille räjähdyssuojatuille vyöhykkeille nykyään:
- Jatkuva, keskeytymätön typen syöttö ilman riippuvuutta ulkoisesta logistiikasta
- Automaattinen puhtauden varmistus ja ohjaaminen lukittuina SIS:n kanssa
- ATEX/IECEx-luokitellut sähkökomponentit kaikille laitteille luokiteltujen vyöhykkeiden sisällä
- Kysyntään reagoiva virtauksen hallinta käsitellä erä- ja ohimeneviä prosessiolosuhteita
- Täysi integrointi tehtaan DCS/SCADA:n kanssa etävalvontaan, hälytykseen ja kirjauspolkuihin
- Dokumentoitu vaatimustenmukaisuus NFPA 69:n, EN 1825:n tai sovellettavien alueellisten räjähdyksenestostandardien kanssa
Koska kemian laitoksilla on yhä enemmän paineita osoittaa ennakoivaa räjähdysriskin hallintaa – sääntelyelinten, vakuutusyhtiöiden ja yhä useammin toimitusketjun auditointeja suorittavien asiakkaiden taholta – PSA-typpigeneraattorit ovat siirtyneet kustannusten optimointityökalusta prosessin turvallisuusinfrastruktuurin ydinelementiksi. Vertailuarvo on muuttunut: jatkuva inerttikaasusuojaus paikan päällä ei ole enää ensiluokkainen vaihtoehto. Se on odotettu standardi.
